Автомобиль бортовой КАМАЗ 43118 с БКУ ИТ-200 (+автовышка)

Краткие характеристики

Автомобиль бортовой КАМАЗ 43118 с БКУ ИТ-200 (+автовышка)

Колесная формула 6x6, Мощность двигателя, л/с 300, Глубина бурения до 4,5 метров, Грузоподъемность до 7,2 тонн, Применяется в качестве автовышки.

цена по запросу
под заказ

Описание

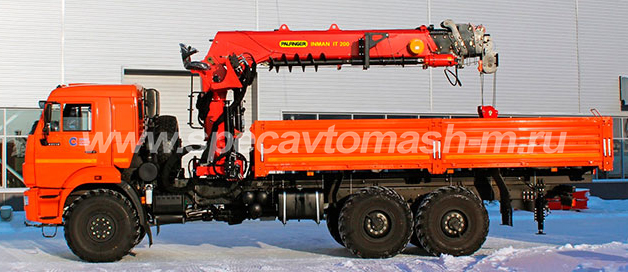

Бурильно-крановая машина на базе шасси Камаз 43118 (6*6) оснащена бурильно-крановой установкой ИТ-200, бортовой платформой размерами 6010х2470х730 мм.

Назначение: бурение скважин для монтажа: свай для фундамента; столбов уличного освещения; столбов ЛЭП; опорных столбов мостов; уличных рекламных щитов; столбов заборов, ограждений и мачт.

Возможна установка дополнительного оборудования:

  • Люлька для подъема людей (2-х местная, сертифицированная).
  • Лебедка для автомобиля.
  • Пульт дистанционного управления

Данная модель БКМ может быть исполнена на шасси:

  • КАМАЗ 65117 (6х4, двигатель CUMMINS.6ISB /, КАМАЗ 740.705, 300 л.с.).
  • КАМАЗ 43118 (6х6, двигатель 740.55, 300 л.с.).

Технические характеристики бортового автомобиля КАМАЗ 43118 с БКУ

Параметры масс

Масса перевозимого груза, кг

7 000

Снаряженная масса, кг

14 370

Полная масса, кг

21 370

Распределение нагрузки от автомобиля полной массы

На передний мост, кг

5 950

На заднюю тележку, кг

15 420

Двигатель

Модель

740.662-300 (ЕВРО-4)

Тип

Дизельный с турбонаддувом

Мощность, л.с.

300

Система питания

Вместимость топливного бака, л

350 + 210

Трансмиссия

Коробка передач

ZF-9, механическая, 9-ступенчатая/ КП-154

Раздаточная коробка

Механическая, двухступенчатая с блокируемым межосевым дифференциалом

Габаритные размеры грузовой платформы

Длина, мм

6 145

Ширина, мм

2 550

Высота, мм

750

Габаритные размеры

Длина, мм

10 120

Ширина, мм

2 500

Высота, мм, не более

4 000

Бурильно-крановая установка INMAN ИТ-200

...

Это новая модель тросового крана-манипулятора компании INMAN, c максимальной грузоподъемностью 7,2 т и вылетом стрелы 18,9 м. Отличительной особенностью данного КМУ является управление с помощью дистанционного управления (джойстика).

Она создавалась специально для нужд строительных и электросетевых компаний. В конструкции INMAN IT 200 используется шестигранный профиль стрелы австрийского производства, а также 5 секций гидравлического телескопирования.

INMAN IT 200 обладает возможностью отрицательного наклона стрелы до -17°. Управление с сиденья на колонне входит в базовую комплектацию данной КМУ.

Отличительной особенностью данной краноманипуляторной установки является возможность использования люльки для выполнения монтажа на высоте и нескольких типов шнеков для бурильных работ.

Технические характеристики крана-манипулятора ИТ-200

Количество гидравлических выдвижных секций, шт

5

Максимальная грузоподъемность, кг

7 200

Грузоподъемность (при вылете стрелы 16 м), кг

500 (без бура); 400 (с буром)

Максимальный вылет стрелы, м

18,9

Способ управления

Гидравлический

Место управления

С сиденья

Способ выдвижения опор

Гидравлический

Масса без гидронасоса и рабочей жидкости, кг

3 750 (без бура); 4280 (с буром)

Габаритные размеры в трансп. положении, мм

5350 х 2520 х 2620 (без бура);
5675 х 2520 х 2620

Грузовой момент, тм

21,0

Грузоподъемность (при вылете стрелы 4,9 м), кг

3 800 (без бура); 3 200 (с буром)

Грузоподъемность на максимальном вылете

500 (без бура); 400 (с буром)

Рабочая температура окружающей среды, °C

- 40 ... +40

Угол поворота колонны, град.

400

Транспортное положение опор

вверх

Стандартная база опор, мм

5 640

Емкость гидробака, л (полная/max/min)

162 / 145,5 / 132

Рабочее давление, МПа

28

Дополнительное оборудование:

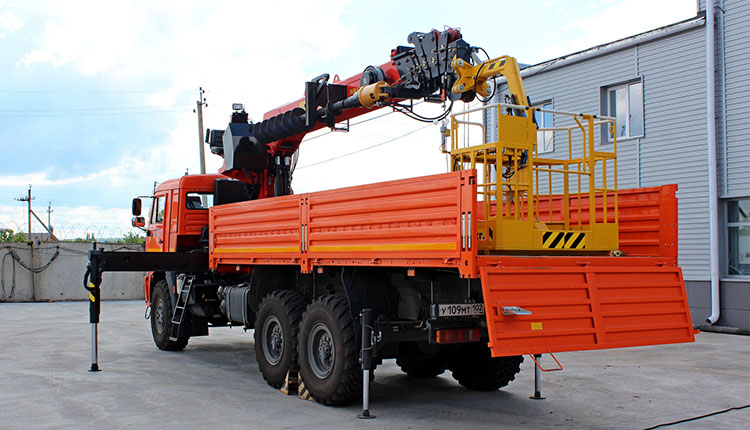

Люлька двухместная сертифицированная

...

Люлька оборудована гравитационным механизмом горизонтирования люльки и устройством фиксации рабочего положения люльки относительно стрелового оборудования, а также системой аварийного опускания люльки при отказе гидросистемы крана-манипулятора и двигателя автомобиля. При заказе КМУ с люлькой, кран-манипулятор изготавливается с дистанционным радиоуправлением.

Грузоподъемность, кг

250

Электроизоляция, Вольт

До 400

Высота подъема, м

До 23

Управление

С земли, ДУ

Масса люльки, кг

380

Датчик ЛЭП, анемомент, рации

наличие

Бурильное оборудование (гидрофикация стрелы, гидровращатель+шнек)

Гидровращатель Digga PD7 (6050 Нм), в т.ч. гидравлический контур КМУ, телескопический шнек L-2.5…4.5м. d-350 мм.

  • Возможен шнек L-2.5…4.5м. d-450 мм.

Максимальная глубина бурения, м

4,5

Диаметр шнека, м

0,35 / 0,45/ 0,63

Угол бурения к горизонту, град.

90 ± 30

Крутящий момент

1685-5477 Нм (Delta CD-6)

Масса гидровращателя, кг

108

Выдаем паспорт крано-манипулятора с функцией подъемника для регистрации в органах «РосТехнадзора» в качестве крана и автовышки.

Бортовая платформа

...

Платформы производятся из высококачественной стали. Они устойчивы к механическим повреждениям и выдерживают большие нагрузки благодаря усиленному каркасу с профильными трубами.

Доработки: платформа может быть выполнена в любых цветах и вариациях. Настил пола может быть выполнен из рифленой стали, шпунтованной доски – по желанию заказчика. Бортовые платформы могут комплектоваться надставными бортами. Также бортовые платформы могут комплектоваться влагостойким тентом.

Внутренние размеры: 6010х2470х730 мм. Габаритные размеры: 6145х2550х750 мм. Возможно удлинение платформы.

В комплектацию входит:

  • ящик инструментальный;
  • комплект крыльев (4 шт.);
  • петли под тент;
  • светоотражающая лента.

Рекомендуемые прицепы:



Характеристики

Колесная формула 6x6, Мощность двигателя, л/с 300, Глубина бурения до 4,5 метров, Грузоподъемность до 7,2 тонн. Применяется в качестве автовышки.
